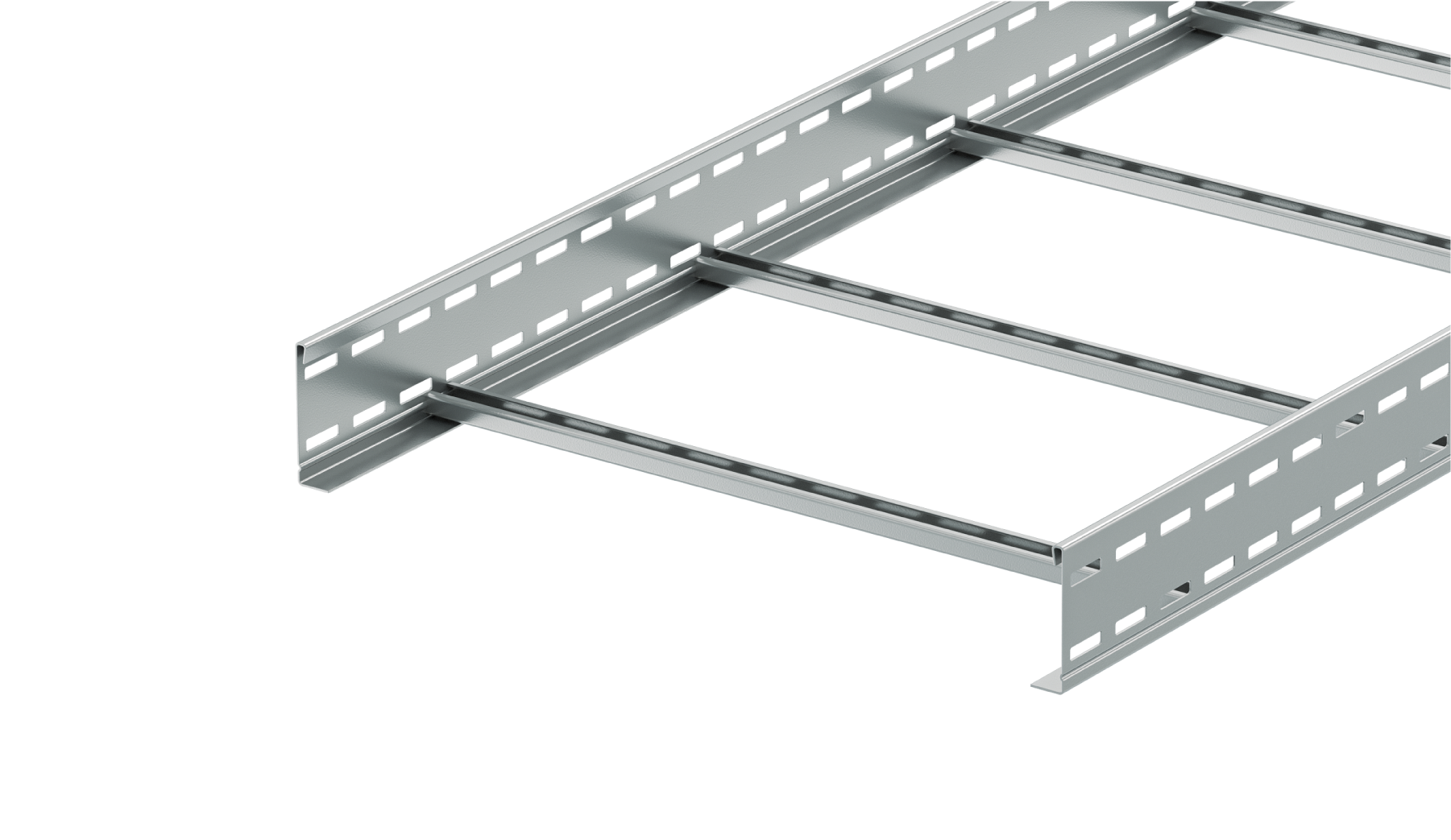

Лестничный тяжелый лоток LGGS 100 — высота 100 мм, ширина 200-600 мм
- Лестничный лоток, разработанный для монтажа кабельных систем под высокой нагрузкой. Боковые профили выполнены с перфорацией, что обеспечивает вентиляцию и снижение общего веса конструкции.
- Прочные перекладины изготовлены из стального профиля 30х15 мм методом сварки, гарантируя повышенную поперечную жесткость и долговечность.
- Электропроводность всей системы подтверждена испытаниями в соответствии с международным стандартом DIN EN 61537. Продукция сертифицирована, поставляется напрямую от производителя.
оцинкованная методом Сендзимира, по DIN EN 10346
Горячеоцинкованная методом погружения, по DIN EN ISO 1461
| Артикул |
H
Высота
|
B
Ширина
|
L
Длина
|
А
площадь поперечного сечения
|
QLK
Распределенная нагрузка на силовой кабель
| Вес | |
|---|---|---|---|---|---|---|---|
| LGGS 100-20-3S | 100 мм | 200 мм | 3000 мм | 161 см² | 0.45 кН/м | 13.58 кг | |
| LGGS 100-30-3S | 100 мм | 300 мм | 3000 мм | 242 см² | 0.68 кН/м | 14.46 кг | |
| LGGS 100-40-3S | 100 мм | 400 мм | 3000 мм | 322 см² | 0.90 кН/м | 15.35 кг | |
| LGGS 100-50-3S | 100 мм | 500 мм | 3000 мм | 403 см² | 1.13 кН/м | 16.23 кг | |
| LGGS 100-60-3S | 100 мм | 600 мм | 3000 мм | 483 см² | 1.35 кН/м | 17.12 кг | |
| LGGS 100-20S | 100 мм | 200 мм | 6000 мм | 161 см² | 0.45 кН/м | 27.16 кг | |
| LGGS 100-30S | 100 мм | 300 мм | 6000 мм | 242 см² | 0.68 кН/м | 28.93 кг | |
| LGGS 100-40S | 100 мм | 400 мм | 6000 мм | 322 см² | 0.90 кН/м | 30.70 кг | |
| LGGS 100-50S | 100 мм | 500 мм | 6000 мм | 403 см² | 1.13 кН/м | 32.47 кг | |
| LGGS 100-60S | 100 мм | 600 мм | 6000 мм | 483 см² | 1.35 кН/м | 34.23 кг |
| Артикул |
H
Высота
|
B
Ширина
|
L
Длина
|
А
площадь поперечного сечения
|
QLK
Распределенная нагрузка на силовой кабель
| Вес | |
|---|---|---|---|---|---|---|---|
| LGGS 100-20-3F | 100 мм | 200 мм | 3000 мм | 161 см² | 0.45 кН/м | 14.53 кг | |
| LGGS 100-30-3F | 100 мм | 300 мм | 3000 мм | 242 см² | 0.68 кН/м | 15.48 кг | |
| LGGS 100-40-3F | 100 мм | 400 мм | 3000 мм | 322 см² | 0.90 кН/м | 16.42 кг | |
| LGGS 100-50-3F | 100 мм | 500 мм | 3000 мм | 403 см² | 1.13 кН/м | 17.37 кг | |
| LGGS 100-60-3F | 100 мм | 600 мм | 3000 мм | 483 см² | 1.35 кН/м | 18.32 кг | |
| LGGS 100-20F | 100 мм | 200 мм | 6000 мм | 161 см² | 0.45 кН/м | 29.06 кг | |
| LGGS 100-30F | 100 мм | 300 мм | 6000 мм | 242 см² | 0.68 кН/м | 30.95 кг | |
| LGGS 100-40F | 100 мм | 400 мм | 6000 мм | 322 см² | 0.90 кН/м | 32.85 кг | |
| LGGS 100-50F | 100 мм | 500 мм | 6000 мм | 403 см² | 1.13 кН/м | 34.74 кг | |
| LGGS 100-60F | 100 мм | 600 мм | 6000 мм | 483 см² | 1.35 кН/м | 36.63 кг |
