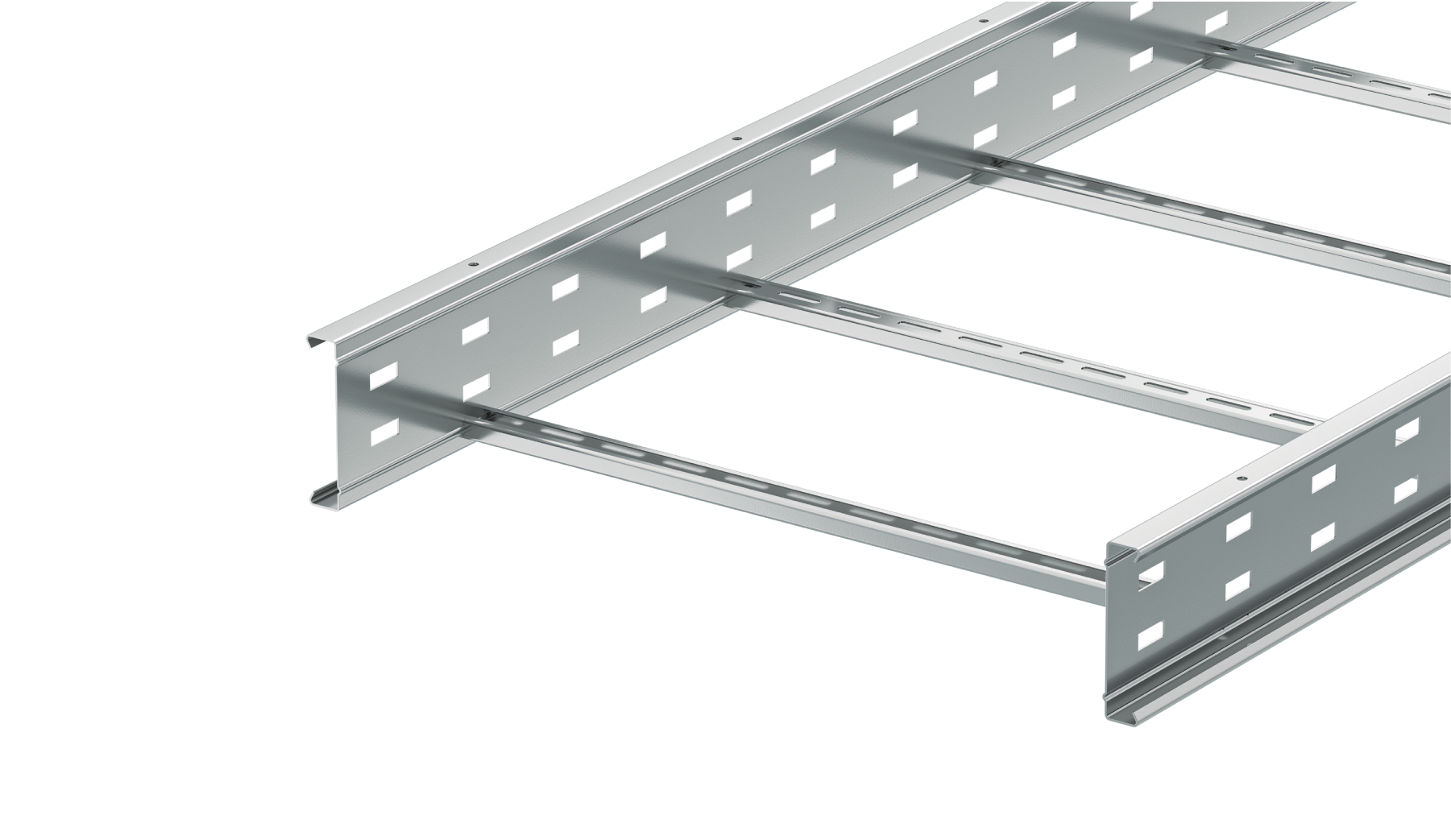

WPL 120
Лестничный лоток для больших пролётов, с повышенной жесткостью благодаря сварным перекладинам из профиля Электропроводность протестирована в соответствии с DIN EN 61537.
оцинкованная методом Сендзимира, по DIN EN 10346
Горячеоцинкованная методом погружения, по DIN EN ISO 1461
| Артикул |
H
Высота
|
B
Ширина
|
L
Длина
|
t
Толщина материала
|
А
площадь поперечного сечения
|
QSK
Распределенная нагрузка на кабель управления
|
QLK
Распределенная нагрузка на силовой кабель
| Вес | |
|---|---|---|---|---|---|---|---|---|---|
| WPL 120-20S | 120 мм | 200 мм | 6000 мм | 1.50 мм | 196 см² | 0.29 кН/м | 0.55 кН/м | 27.35 кг | |
| WPL 120-30S | 120 мм | 300 мм | 6000 мм | 1.50 мм | 294 см² | 0.44 кН/м | 0.82 кН/м | 28.72 кг | |
| WPL 120-40S | 120 мм | 400 мм | 6000 мм | 1.50 мм | 392 см² | 0.59 кН/м | 1.10 кН/м | 30.10 кг | |
| WPL 120-50S | 120 мм | 500 мм | 6000 мм | 1.50 мм | 490 см² | 0.74 кН/м | 1.37 кН/м | 31.47 кг | |
| WPL 120-60S | 120 мм | 600 мм | 6000 мм | 1.50 мм | 588 см² | 0.88 кН/м | 1.65 кН/м | 32.84 кг |
| Артикул |
H
Высота
|
B
Ширина
|
L
Длина
|
t
Толщина материала
|
А
площадь поперечного сечения
|
QSK
Распределенная нагрузка на кабель управления
|
QLK
Распределенная нагрузка на силовой кабель
| Вес | |
|---|---|---|---|---|---|---|---|---|---|
| WPL 120-20F | 120 мм | 200 мм | 6000 мм | 1.50 мм | 196 см² | 0.29 кН/м | 0.55 кН/м | 29.22 кг | |
| WPL 120-30F | 120 мм | 300 мм | 6000 мм | 1.50 мм | 294 см² | 0.44 кН/м | 0.82 кН/м | 30.69 кг | |
| WPL 120-40F | 120 мм | 400 мм | 6000 мм | 1.50 мм | 392 см² | 0.59 кН/м | 1.10 кН/м | 32.16 кг | |
| WPL 120-50F | 120 мм | 500 мм | 6000 мм | 1.50 мм | 490 см² | 0.74 кН/м | 1.37 кН/м | 33.63 кг | |
| WPL 120-60F | 120 мм | 600 мм | 6000 мм | 1.50 мм | 588 см² | 0.88 кН/м | 1.65 кН/м | 35.10 кг |
